Palmer The Junction

DI box
Distributor:
Autor:
Cena:
2 479,00 Kč

Specializovaný kytarový DI box The Junction od německé firmy Palmer je speciální tím, že není určen k přímému připojení elektrické kytary. Tato stručná charakteristika se může po přečtení jevit přinejmenším jako podivná, ne-li přímo nesmyslná, ale přesto asi nejlépe vystihuje zásadní odlišnost tohoto výrobku od standardních kytarových DI boxů. Než si DI box The Junction popíšeme podrobněji, myslím, že neuškodí krátce si problematiku DI boxů zrekapitulovat.

DI box a spol.

DI box, nebo také direct box, slouží k propojení přímého výstupu z elektrifikovaného hudebního nástroje (kytary, baskytary, klávesové nástroje) s mikrofonním vstupem mixážního pultu. Účelem DI boxu při tomto propojení je zajistit správné úrovňové a impedanční přizpůsobení mezi nesymetrickým výstupem z nástroje, který má vysokou impedanci, a symetrickým mikrofonním vstupem mixážního pultu, jehož impedance je nízká. Z hlediska konstrukce se DI boxy dělí na tzv. aktivní a pasivní. Aktivní jsou tvořeny elektrickými obvody, vyžadují napájení pomocí baterií, fantomového napájení z mixážního pultu nebo z elektrické sítě. Pasivní DI boxy napájení nevyžadují, přizpůsobení a symetrizace signálu je zde zajištěna pasivním prvkem a tím je speciální audio transformátor s příslušným převodním poměrem (pro tento účel obvykle 9:1). Výhodou aktivních DI boxů je nižší výrobní cena, vyrovnanější frekvenční průběh na obou koncích přenášeného frekvenčního rozsahu a eliminace případné úrovňové ztráty, která jinak vzniká vložením pasivního prvku do elektrického obvodu. Pasivní DI boxy k dosažení obdobných kvalit vyžadují použití vysoce kvalitního transformátoru. Výraznou výhodou pasivních DI boxů je, že umožňují vzájemné galvanické oddělení obou obvodů. Kombinací obou principů vzniká ještě třetí skupina DI boxů, které obsahují jak aktivní obvody, tak i převodní transformátor. Aktivní obvod pak obvykle zajišťuje hlavně úrovňové přizpůsobení, trafo galvanické oddělení a symetrizaci signálu, celý DI box dohromady pak impedanční přizpůsobení. Mezi DI boxy se někdy ne zcela přesně zařazují také pasivní krabičky, tzv. izolátory. Ty existují v pasivním provedení a podobně jako DI boxy obsahují transformátor. Zde však s převodním poměrem 1:1 (impedance 600 : 600 ohmů) a slouží hlavně k galvanickému oddělení linkových signálů, popřípadě jako symetrizační (a desymerizační) prvek pro převod z nesymetrického signálu na symetrický a naopak.

The Junction

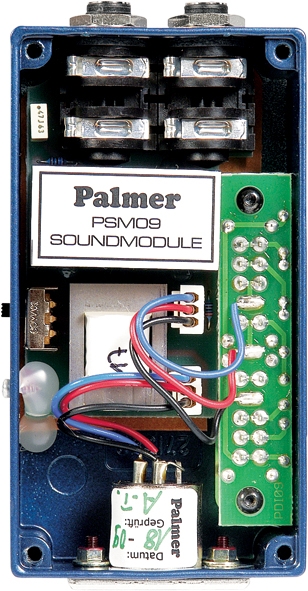

Na základě výše uvedeného bychom tedy DI box The Junction zařadili jednoduše do kategorie pasivních. Tento DI box je speciální tím, že je jeho vstup uzpůsoben nikoliv pro přímé připojení kytary, ale pro připojení signálu jednak z výstupů kytarových procesorů, a hlavně pak pro připojení signálu přímo z reproduktorových výstupů kytarových zesilovačů. Vstup DI boxu The Junction je schopen zpracovat signál s úrovní až 40 V, což odpovídá výkonu 200 wattů do 8 ohmů. Sled propojení je v tomto případě následující: signál z reproduktorového výstupu kytarového zesilovače vedeme běžným reproduktorovým kabelem na vstup DI boxu The Junction označený jako Input. Odsud z průchozího výstupu Thru vedeme dalším reproduktorovým kabelem signál dál do reproduktorové skříně. Kytarový zesilovač pak pracuje normálně, tj. budí připojenou reproduktorovou skříň. Obdobným způsobem se také vede signál z kytarového procesoru například do výkonového zesilovače. Vedle tohoto přímého signálu se pak na výstupu z The Junction, který je osazen konektorem XLR a označen Bal.Out, nachází upravený signál s linkovou úrovní vhodnou pro připojení k mikrofonnímu vstupu mixážního pultu nebo ke stopě nahrávacího zařízení (zvukové karty DAW). Signál pro tento výstup prochází přes pasivní korekční člen tvořený obvodem LCR, pomocí kterého je simulován zvuk reproduktoru. S tímto obvodem souvisí třípolohový přepínač Bright/Normal/Mellow. Poloha Bright simuluje agresivnější zvuk reproduktorových skříní osazených reproduktory o průměru 10 palců. Poloha Normal produkuje linerání zvuk otevřených skříní osazených dvěma reproduktory o průměru dvanáct palců. A konečně poloha Mellow má za úkol simulovat měkčí zvuk amerických "vintage" reproduktorových skříní. Tyto upravené zvuky lze pak samozřejmě ještě dále korigovat ekvalizérem na mixážním pultu do požadované podoby. Vraťme se ještě zpátky na vstup do The Junction a doplňme si, že k tomuto vstupu je přiřazen pasivní útlumový prvek Attenuator, který potřebujeme pro signály přicházející z reproduktorového výstupu kytarového zesilovače. U linkových signálů z kytarových procesorů ponecháme přepínač útlumu v poloze 0 dB. Pokud na vstup The Junction přivedeme signál z reproduktorového výstupu kytarového zesilovače s výkonem do 10 wattů, nastavíme útlum 15 dB a pro zesilovače s výkonem vyšším použijeme útlum 30 dB. Na boku krabičky se jako u každého správného DI boxu, nachází přepínač odpojení signálové země Lift GND.

Závěr

Pasivní DI box The Junction není klasickým direct boxem, ale je velice zajímavou a určitě hodnotnou pomůckou pro kytaristy. Umožňuje odbočení signálu z výstupu kytarových procesorů a výkonových výstupů kytarových zesilovačů a jeho přivedení do mixážního pultu nebo do stopy nahrávacího zařízení. Hodnotu použití takového linkového signálu zvyšuje pasivní korekční člen simulující reproduktor. Takto je možné přivést zvuk celého kytarového zesilovače do PA systému nebo do nahrávacího systému, aniž by bylo nutné použít mikrofon. Vzhledem k tomu, že se jedná o zcela pasivní zařízení, není vyžadováno žádné napájení. V konečném důsledku může tato jednoduchá pomůcka svým způsobem pomoci dotvořit "vintage" zvuk i u zcela současných kytarových procesorů.
