Není to tak dávno co jsme představili nový powermixer této firmy a už tu máme nového výkonnějšího bratříčka. Příjemný vzhled, dobré technické parametry a výkon 2 x 300W jej dle mého názoru staví do velmi zajímavé pozice na našem trhu.

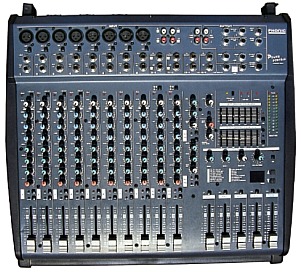

Vzhled a konstrukce
Vlastní tělo je z plechového šasí a plastovými boky. Na první pohled elegantní a kompaktní powermixer. Velmi praktické je zejména držadlo pro snadnou manipulaci a nožičky na zadním panelu na které můžeme powermixer při přenášení postavit.
Výbava kanálů
Monofonní vstupy:
XLR symetrický mikrofonní vstup, vypínač phantomového napájení (+48V), linkový vstup, insert pro připojení externího signálového procesoru a LED dioda Peak signalizující přebuzení kanálu. Dále je zde nastavení vstupní citlivosti Gain, třípásmové korekce High (15dB/12kHz), Middle (15dB/2,5kHz) a Bass (15dB/80Hz), potenciometry pro monitorové cesty Monitor 1 a Monitor 2, Effect a Panorama. Pod otočnými potenciometry jsou dva přepínače. Zapnutím PFL spínače (je indikován LED diodou) si můžete poslechnout tento vstup samostatně ve sluchátkách, spínačem Mute si vypnete celý vstup. Tato funkce je opět signalizována LED diodou. Nakonec zbývají 70 mm fadery. Mimo tuto výbavu mají vstupy 1 - 4 Low Cut filtr (18dB/75Hz). Tento filtr využijete například pro odstranění ruchů přenášejících se z pódia na mikrofonní stojan.
Stereofonní vstupy 9/10 a 11/12:
U těchto dvou stereofonních vstupů máte možnost zvolit si připojení buď dvěmi monofonními jacky (verze A) nebo dvěmi RCA (cinch) konektory (verze B). Přepnutím spínače si volíte zvolenou možnost. Ostatní výbava kanalů je shodná s monofonními.
Stereo-fonní vstupy 13/14 a 15/16:
Tyto dva stereofonní kanály mají jednoduchou výbavu. Vstupy jsou zde pouze jackové, bez korekcí. Jsou vybaveny pouze potenciometrem Monitor 1, Monitor 2 a celkovým zesílením (opět otočnými potenciometry). Nechybí zde však spínač PFL a Mute. Zkoušeli jsme do těchto kanálů připojit klávesy. I přes absenci korekcí jsou tyto kanály plně využitelné pro jejich zapojení.

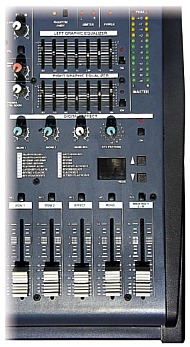

Mástrovací část
Ve spodní části této sekce naleznete pět tahových 60mm poten-ciometrů:
- Mon1 a Mon2 - nastavuje výstupní úroveň zmástrovaného signálu (zefektovaného a po ekvalizaci) pro monitorové cesty 1 a 2
- Effect - tento fader ovládá celkovou úroveň efektu v Main Mixu
- Mono - nastavuje úroveň monofonního signálu (sdružuje levý a pravý kanál) do monofonního výstupu a do externího zesilovače
- Main Mix 1 - ovládá celkovou úrověň stereofonního signálu přicházejícího do zesilovače, pokud je přepínač Mode Switch na zadním panelu v poloze Main L/R a pokud nejsou připojeny přímé vstupy do zesilovače Power Amp Inputs
- Potenciometr Main Mix 2 pracuje nezávisle na úrovni Main Mix1 a lze jej využít pro nastavení úrovně signálu do dalšího externího zesilovače (např. pro posluchače v jiné místnosti), nebo pro nahrávání apod.
Dále je zde potenciometr Tape In, kterým nastavíme úroveň signálu z externího zařízení (CD, DAT atd.), tlačítko Phantom s indikací LED spínající phantomové napájení (+48V) a dvě diody signalizující přebuzení signálu (powermixer má zabudovány dva limitery).
Pro zlepšení výsledného signálu jsou v mástrovací sekci ještě dva sedmipásmové EQ pracující s frekvencemi 60, 120, 360, 1K, 2,5K, 7K a 16KHz. Každý z equalizerů má svůj vypínač a indikaci LED.
DSP
Interní digitální efektová jednotka nabízí 255 příjemných efektů. Najdeme zde Delay, Reverb, Flanger, Chorus, Gate a jejich různé kombinace. Ovládání jednotky je velmi jednoduché. Otočný ovladač označený Efx Pattern stačí nastavit na jeden ze šestnácti nabízených paternů a mikrospínači Up & Down navolit požadovaný efekt, jehož číslo se zobrazí na display (tabulka jednotlivých kombinací efektů je v manuálu). Tento efekt pak přimícháme do Main Mixu. Můžeme jej také přimíchat do obou monitorových cest. DSP jednotka má celkový vypínač s indikací LED, který funguje jako bypass.
Konektorová část
V této části najdete:
- Tape In a Rec Out - slouží pro připojení CD přehrávače, kazetového nebo DAT rekordéru apod.
- Main Mix 1 - výstup zmástrovaného signálu např. pro externí zesilovač ovládaný tahovým potenciometrem Main Mix 1
- Main Mix 2 - výstup zmástrovaného signálu ovládaný otočným potenciometrem Main Mix 2
- Mon 1 a 2 slouží pro připojení monitorů a prochází jimi již zefektovaný signál
- Power Amp Inputs L & R jsou přímými vstupy do vestavěného zesilovače.
- Foot Sw vstup je určen pro připojení nožního přepínače, kterým lze vypnout nebo zapnout interní efektovou jednotku
- Mono výstup slučuje pravý a levý kanál a je ovládán faderem označeným Mono. Tohoto výstupu se dá využít při natáčení monofonního signálu, nebo tam, kde stereofonní signál nemá význam (např. kdy reproduktory jsou umístěny blízko sebe). Fader Main Mix ani grafický EQ neovlivňují signál v tomto výstupu.
- Effect výstup - je ovládán tahovým potenciometrem umístěným v mástrovací sekci a označeným Effect
- Phones/Ctrl Room slouží jako výstup pro sluchátka nebo pro další monitorování. Úroveň nastavíme otočným potenciometrem se stejným označením, který najdeme vedle EQ.
Zadní panel
Na zadním panelu je umístěn hlavní vypínač, tři Speakony pro připojení reproboxů (L, R, Bridge), zemnící kolík a dva trimry pro nastavení vstupní citlivosti zesilovače od +18dB do +4dB. Nevím zda tato funkce je k něčemu využitelná, protože já jsem je hned nastavil na maximum a nedělalo mi to žádné problémy např. s přebuzením. Ale výrobce ví co dělá a někdo tuto funkci možná ocení. Dále je zde přepínač Mode Switch, kterým volíme pracovní mód zesilovače:
- Main Mix L/R - stereo výstup L+R
- Mon1/Mono - monofonní výstup + výstup pro monitor
- Mono Bridge - zapojení zesilovače do můstku, výkon 600W/mono
- Osazení zadního panelu doplňují tři malé chladící ventilátory vhánějící vzduch dovnitř přístroje. Vzduch je hnán přes chladiče a dalším větším vnitřním ventilátorem je vytlačován ven otvory ve spodní desce powermixeru. Chod ventilátorů je samozřejmě řízen teplotními čidly.
Závěrem
Tento powermixer mě zaujal na první pohled svým designem, jednoduchostí ovládání a svými vlastnostmi. Velmi sympatické je držadlo na přenášení a nízká hmotnost. Za 34 290,-Kč získá uživatel dvanáct vstupů, slušný výkon, příjemné efekty a to všechno v jednom „balíku“.
